คลาสแอมพลิฟายเออร์ใดดีที่สุดสำหรับคุณภาพเสียง คู่มือ OEM ที่ใช้งานได้จริง

แอมพลิฟายเออร์คลาสใดดีที่สุดสำหรับคุณภาพเสียง คำตอบสั้น ๆ

ทีมงานผลิตภัณฑ์กำลังสรุปลำโพงขับเคลื่อนสองทางขนาด 12 นิ้ว ต้นแบบหนึ่งตัวใช้โมดูลคลาส D 500 W พร้อมกำลังเรโซแนนซ์ PFC และ LLC; อีกอันใช้บอร์ด ชั้นเรียน เอบี เชิงเส้น เมื่อเสียงสีชมพูพวกมันฟังดูใกล้เคียง หลังจากผ่านไป 20 นาที ฮีทซิงค์ AB จะร้อนขึ้นและตัวจำกัดจะทำงานเร็วขึ้น แอมพลิฟายเออร์คลาสใดดีที่สุดสำหรับคุณภาพเสียง? ไม่มีชั้นเรียนใดที่จะชนะได้ทุกที่

สำหรับลำโพงขับเคลื่อนโดย OEM ที่ทันสมัยที่สุด คลาส D คือจุดเริ่มต้นที่ดีที่สุดสำหรับคุณภาพเสียงต่อวัตต์ ประสิทธิภาพ ความเสถียรทางความร้อน และการบูรณาการที่กะทัดรัดมีความสำคัญพอๆ กับค่าความบิดเบี้ยว คลาส AB ยังคงแข็งแกร่งในการออกแบบออดิโอไฟล์และสตูดิโอที่ใช้พลังงานต่ำ คลาส H เหมาะกับ PA และซับวูฟเฟอร์เอาต์พุตสูง คลาส A ไม่ค่อยเป็นตัวเลือกระบบที่ดีที่สุดนอกเหนือจากการฟังเฉพาะกลุ่มที่ใช้พลังงานต่ำ

ป้ายกำกับคลาสเป็นเพียงเลเยอร์แรกเท่านั้น แหล่งจ่าย ตัวกรองเอาต์พุต ค่าที่ตั้งไว้ล่วงหน้า DSP ครอสโอเวอร์ ลิมิตเตอร์ และฮีทซิงค์จะตัดสินว่าการออกแบบฟังดูสะอาดหรือตึงเครียด

คลาส A, AB, D และ H: สิ่งที่แต่ละคนทำเพื่อเสียง

คลาส A ช่วยให้อุปกรณ์เอาท์พุตทำงานได้ตลอดวงจร ช่วยหลีกเลี่ยงการบิดเบือนครอสโอเวอร์และให้เสียงที่บริสุทธิ์มาก แต่ประสิทธิภาพโดยทั่วไปจะอยู่ที่ 20–30% เท่านั้น การออกแบบคลาส A ขนาด 50 วัตต์อาจกระจายความร้อนได้มากกว่าโมดูลคลาส D ที่ใหญ่กว่ามาก

คลาส AB ดำเนินการมากกว่าครึ่งรอบ ซึ่งจะลดรอยบากแบบครอสโอเวอร์ของคลาส B ขณะเดียวกันก็รักษาประสิทธิภาพไว้เหนือคลาส A ซึ่งมักจะอยู่ที่ประมาณ 50–65% ผลลัพธ์ที่ได้คือโทโพโลยีเชิงเส้นที่สมบูรณ์พร้อมการตัดที่คาดเดาได้และสัญญาณรบกวนขณะไม่ได้ใช้งานต่ำ ราคาอยู่ที่น้ำหนัก: หม้อแปลงเชิงเส้น ตัวเก็บประจุขนาดใหญ่ และฮีทซิงค์จำนวนมาก

คลาส D สลับที่ความถี่สูงและสร้างเสียงใหม่ด้วยตัวกรองเอาต์พุต ประสิทธิภาพมักจะสูงถึง 85–95% ดังนั้นโมดูลขนาดกะทัดรัดจึงสามารถจ่ายพลังงานสูงได้ด้วยฮีทซิงค์ที่มีขนาดเล็กลง การออกแบบที่ดีให้ความผิดเพี้ยนต่ำและการควบคุมเสียงเบสที่หนักแน่น รูปแบบที่ไม่ดี การกรอง EMI ที่อ่อนแอ หรือตัวกรองที่ไม่ตรงกันยังคงทำให้ฟังดูรุนแรงได้ สำหรับลำโพงพาวเวอร์ ไลน์อาเรย์ และซับวูฟเฟอร์ โดยปกติแล้วคลาส D จะเป็นสมดุลที่ดีที่สุด

โมดูลเครื่องขยายสัญญาณเสียงคลาส D EON520 โมดูล คลาสดี แรงดันไฟฟ้ากว้าง PFC LLC พร้อมการขยายความถี่ต่ำ/กลาง 400 W และความถี่สูง 100 W สำหรับการออกแบบลำโพงแอคทีฟ ดูผลิตภัณฑ์ →

คลาส H เพิ่มการสลับรางเป็นแอมพลิฟายเออร์เชิงเส้น รางจะเลื่อนขึ้นเมื่อสัญญาณต้องการแรงดันไฟฟ้ามากขึ้นเท่านั้น โดยจะตัดความร้อนที่สูญเปล่าที่เอาท์พุตสูง มีความซับซ้อนมากกว่าคลาส AB แต่มักจะใช้งานได้จริงมากกว่าการออกแบบรางยึดสำหรับซับวูฟเฟอร์และตู้ PA

สำหรับการเปรียบเทียบเชิงลึกในการออกแบบโมดูลลำโพงขับเคลื่อน โปรดดูที่ คู่มือคลาสเครื่องขยายเสียงสำหรับโมดูลลำโพงขับเคลื่อน .

ตัวชี้วัดคุณภาพเสียงที่มีความสำคัญมากกว่าชื่อคลาส

คุณภาพเสียงไม่ใช่คะแนนเดียว ผู้ฟังจะได้ยินเสียงรบกวน การบิดเบือน การตอบสนองความถี่ การบีบอัดแบบไดนามิก และพฤติกรรมด้านความร้อนร่วมกัน คำถามที่มีประโยชน์คือคลาสใดที่ทำให้พารามิเตอร์เหล่านั้นควบคุมได้ง่ายขึ้น

ประสิทธิภาพโดยทั่วไปมีตั้งแต่วรรณกรรมการออกแบบเครื่องขยายเสียงที่ตีพิมพ์เผยแพร่ ผลลัพธ์ที่แท้จริงขึ้นอยู่กับโทโพโลยี โหลด และการใช้งาน
Class	ประสิทธิภาพโดยทั่วไป	ความแข็งแกร่งของคุณภาพเสียง	ต้นทุนทางวิศวกรรมหลัก	เหมาะสมที่สุดโดยทั่วไป
A	20–30%	ความเพี้ยนของครอสโอเวอร์ต่ำ	ความร้อนสูง ความหนาแน่นของพลังงานต่ำ	จอภาพเดสก์ท็อปและจอภาพพลังงานต่ำ
AB	50–65%	การบิดเบือนต่ำในระดับปกติ	ความร้อนปานกลาง อุปทานหนักกว่า	มอนิเตอร์สตูดิโอ ตู้ไฟฟ้า
D	85–95%	การบิดเบือนต่ำด้วยการออกแบบที่ดี	เค้าโครงและความไวของ EMI	ลำโพงเพาเวอร์, ไลน์อาเรย์, ซับวูฟเฟอร์
H	70–85%	ความบิดเบี้ยวต่ำพร้อมการควบคุมรางที่ดี	ความร้อนปานกลาง ให้ผลผลิตสูง	ระบบย่อย PA, ระบบ SPL สูง

ตารางเป็นแผนผังการออกแบบ ไม่ใช่การจัดอันดับ แอมพลิฟายเออร์คลาส D ที่มีแหล่งจ่ายไฟสะอาด ตัวกรองเอาท์พุตที่ดี และลิมิตเตอร์ที่ได้รับการตั้งค่าอย่างดี มีประสิทธิภาพเหนือกว่าการออกแบบคลาส AB ที่ใช้งานไม่ดีในทุกประเภทที่สามารถได้ยินได้ ในทางกลับกัน บอร์ด คลาสเอB ที่มีเฮดรูมเชิงเส้นตรงขนาดใหญ่สามารถให้เสียงที่เป็นธรรมชาติมากกว่าโมดูล คลาสดี ที่ทำงานใกล้ขีดจำกัด

การแสดงภาพการแลกเปลี่ยน

แผนภูมิแรกเปรียบเทียบช่วงประสิทธิภาพโดยทั่วไป ประการที่สองคือแผนที่แสดงลำดับความสำคัญของการออกแบบ ไม่ใช่คะแนนคุณภาพเสียงที่วัดได้

ช่วงประสิทธิภาพโดยทั่วไปตามคลาสแอมพลิฟายเออร์

Class A

20–30%

คลาสเอบี

50–65%

Class D

85–95%

คลาสเอช

70–85%

ประสิทธิภาพคือกำลังที่จ่ายให้กับโหลดหารด้วยกำลังที่ดึงมาจากแหล่งจ่ายไฟ ช่วงเป็นเรื่องปกติ ไม่รับประกัน

การเปรียบเทียบลำดับความสำคัญการออกแบบ สเกล 1–5

Class D คลาสเอบี คลาสเอช

การเปรียบเทียบลำดับความสำคัญของการออกแบบ ไม่ใช่การจัดอันดับคุณภาพเสียงที่วัดได้

โดยที่คลาส AB และคลาส H ยังคงพอดี

คลาส AB ไม่ล้าสมัย ในเครื่องเสียงภายในบ้านที่ใช้พลังงานต่ำ มอนิเตอร์สตูดิโอ และตู้จ่ายไฟขนาดกะทัดรัด แอมพลิฟายเออร์ Class AB ที่ออกแบบมาอย่างดีสามารถส่งเสียงรบกวนต่ำ การตัดเสียงที่นุ่มนวล และพฤติกรรมความร้อนที่คาดการณ์ได้ อย่างไรก็ตาม ในตู้ปิดผนึกแบบพกพา น้ำหนักและความร้อนจะแข่งขันกับพื้นที่แบตเตอรี่และงบประมาณด้านความร้อน

คลาส H เป็นการประนีประนอมกำลังสูง สามารถให้เอาท์พุตที่ใช้งานได้มากกว่าการออกแบบคลาส AB แบบรางคงที่ โดยไม่มีการลดประสิทธิภาพของคลาส A ข้อเสียคือความซับซ้อน: การสลับราง การป้องกัน และการออกแบบการระบายความร้อนต้องทำงานร่วมกัน การเปลี่ยนผ่านรางที่มีการควบคุมไม่ดีสามารถเพิ่มเสียงรบกวนหรือการบิดเบือนได้ โมดูลที่ได้รับการออกแบบมาอย่างดีคือตัวเลือกที่ใช้งานได้จริงสำหรับซับวูฟเฟอร์ขนาด 15 นิ้วหรือ Line Array ขนาดกะทัดรัด

AMP400H 7294 โมดูลเครื่องขยายเสียงคลาส H โมดูล Class H จ่ายเชิงเส้น 500 W พร้อมสเตจความถี่สูงคลาส AB ต่ำ/กลาง 400 W สำหรับการขยายเสียงลำโพง ดูผลิตภัณฑ์ →

ที่เอาท์พุตสูง คลาส AB อาจเพิ่มการบีบอัดเมื่อได้รับความร้อน ในขณะที่คลาส D อาจถึงขีดจำกัดกระแสหรือคลิปกะทันหัน ทั้งสองประเด็นเป็นปัญหาในการใช้งาน ไม่ใช่การตัดสินในชั้นเรียน

DSP และบูรณาการ: ตัวคูณคุณภาพเสียงที่แท้จริง

แอมพลิฟายเออร์สองตัวที่อยู่ในคลาสเดียวกันสามารถให้เสียงที่แตกต่างกันได้ เนื่องจากตัวหนึ่งมีการตั้งค่าล่วงหน้า DSP ที่ดีกว่า โมดูล DSP จะตั้งค่าความชันของครอสโอเวอร์, EQ, การจัดตำแหน่งเฟส และการจำกัดก่อนที่สัญญาณจะไปถึงเครื่องขยายเสียง การควบคุมนั้นมักจะปรับปรุงความชัดเจนในการรับรู้และการรวมเสียงเบสมากกว่าการเปลี่ยนคลาส

ในอาร์เรย์สายส่งกำลัง DSP จะจัดตำแหน่งส่วนย่อยและส่วนยอด ปกป้องไดรเวอร์ และป้องกันไม่ให้โมดูลขาดตอน ในลำโพงแบบพกพา สามารถใช้การเพิ่มเสียงเบสในระดับเสียงต่ำแล้วดึงกลับเมื่อถึงขีดจำกัด ชั้นเรียนกำหนดขอบเขตประสิทธิภาพ DSP จะตัดสินใจว่าระบบใช้งานอย่างชาญฉลาดเพียงใด

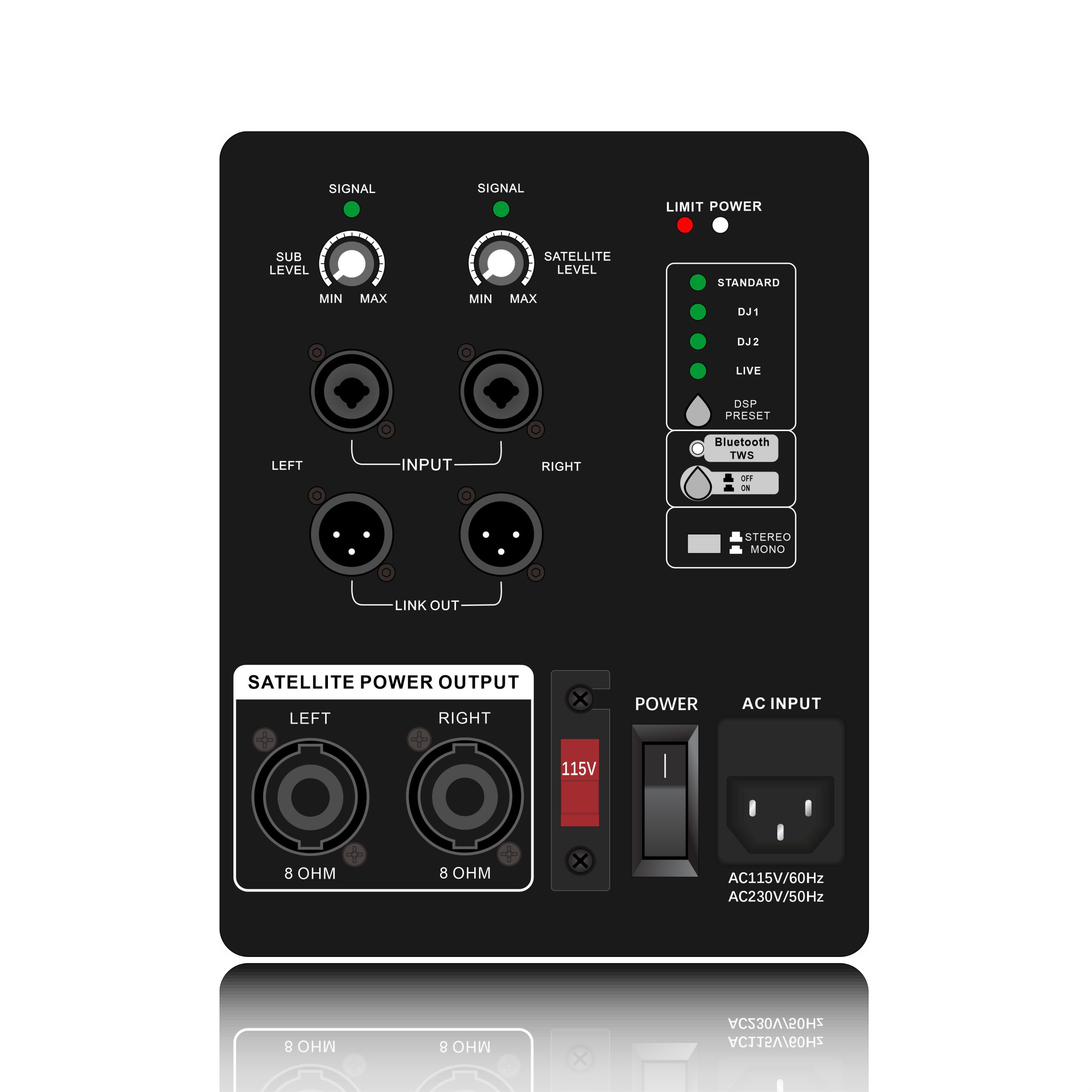

DSP1903 ADAU1701 2.1-Channel DSP โมดูล โมดูลที่ใช้ ADAU1701 พร้อม EQ ที่ตั้งไว้ล่วงหน้า, Bluetooth TWS และการสลับโมโน/สเตอริโอสำหรับระบบลำโพง Line-Array แบบมีกำลังไฟ ดูผลิตภัณฑ์ →

โมดูล DSP ของ HuaGe ใช้แพลตฟอร์ม ADAU1701 พร้อมตัวเลือกสำหรับอินพุตหลายช่องสัญญาณ, EQ ที่ตั้งไว้ล่วงหน้า, USB MP3, LCD และ Bluetooth TWS สำหรับโครงการ OEM ความสอดคล้องของแพลตฟอร์มจะช่วยลดความเสี่ยงด้านเฟิร์มแวร์และการรวมระบบ สำหรับการตั้งค่าล่วงหน้าแบบกำหนดเองหรือเค้าโครงการควบคุมเฉพาะ บริการโมดูลเครื่องขยายเสียงแบบกำหนดเอง เป็นจุดเริ่มต้นที่เกี่ยวข้อง

บูรณาการจะเข้าใจได้ง่ายขึ้นเมื่อโมดูลถูกวาดเป็นสแต็ก บอร์ด DSP จัดการการกำหนดเส้นทางสัญญาณและการตั้งค่าล่วงหน้า พาวเวอร์สเตจคลาส D แปลง DC เป็นเสียง แหล่งจ่ายไฟและฮีทซิงค์ของ PFC/LLC จะกำหนดขอบเขตการระบายความร้อนและความปลอดภัย การเปลี่ยนหนึ่งเลเยอร์จะเปลี่ยนเสียงที่เอาต์พุต

มุมมองสามมิติของสแต็กโมดูล Class D

ภาพประกอบสามมิติแบบง่ายๆ เค้าโครงจริงขึ้นอยู่กับระดับพลังงาน การป้องกัน และการออกแบบกลไก

กฎการเลือกปฏิบัติสำหรับผู้ซื้อ OEM

ใช้กฎเหล่านี้เป็นตัวกรองเริ่มต้น จากนั้นตรวจสอบกับการวัดและการทดสอบการฟัง

ลำโพงพกพาขนาดกะทัดรัด แบบพกพา หรือแบบ Line Array: เริ่มต้นด้วยคลาส D จัดลำดับความสำคัญของการจัดหา PFC/LLC คุณภาพตัวกรองเอาต์พุต และการจำกัด DSP
ออดิโอไฟล์หรือมอนิเตอร์สตูดิโอที่ใช้พลังงานต่ำ: คลาส AB ยังคงแข่งขันได้เมื่อเสียงรบกวนขณะเดินเบาและพฤติกรรมการตัดเชิงเส้นมีความสำคัญ
ซับวูฟเฟอร์กำลังสูงหรือตู้ PA: ประเมินคลาส H เมื่อขีดจำกัดปัจจุบันของคลาส D หรือต้นทุนการจัดหาไม่สามารถทำได้
ชั้นเรียนใดก็ได้: ต้องการ THD เทียบกับความถี่ที่กำลังไฟพิกัด การเพิ่มขึ้นของความร้อนที่ 1/8 และ 1/3 กำลัง และพฤติกรรมของตัวจำกัด การทดสอบเหล่านี้เปิดเผยมากกว่าป้ายกำกับคลาส

ตรวจสอบโหลดด้วย โมดูลที่ได้รับการจัดอันดับที่ 4 โอห์มอาจมีพฤติกรรมแตกต่างออกไปที่ 8 โอห์มหรือ 2 โอห์ม เกณฑ์การป้องกัน เสียงของพัดลม และการวางแนวของฮีทซิงค์สามารถเปลี่ยนคุณภาพเสียงที่รับรู้ใน Cabinet สุดท้ายได้ สอบถามเงื่อนไขการทดสอบ ไม่ใช่แค่กำลังไฟพาดหัว

คำถามที่พบบ่อย

คำถามที่ 1: Class D ดีกว่า Class AB ในด้านคุณภาพเสียงในลำโพงที่มีกำลังขับหรือไม่?

สำหรับลำโพงที่มีกำลังขับส่วนใหญ่ โมดูล Class D ที่ได้รับการออกแบบมาอย่างดีคือตัวเลือกระบบที่ดีกว่า เนื่องจากมีความเย็นกว่าและให้ DSP และกำลังขับมากกว่าในกล่องขนาดกะทัดรัด คลาส AB ยังคงให้เสียงที่ยอดเยี่ยมในการออกแบบที่ใช้พลังงานต่ำพร้อมเฮดรูมเชิงเส้นที่กว้างขวาง

คำถามที่ 2: แอมพลิฟายเออร์ Class H ให้เสียงแย่กว่า Class AB หรือไม่

ไม่ใช่โดยเนื้อแท้ คลาส H เพิ่มการสลับรางเพื่อประสิทธิภาพที่เอาท์พุตสูง การใช้งานที่ดีฟังดูสะอาด คนจนสามารถเพิ่มเสียงรบกวนหรือการบิดเบือนได้ ออดิชั่นที่ SPL ที่สมจริง และตรวจสอบพฤติกรรมความร้อน

คำถามที่ 3: โมดูลเครื่องขยายเสียง DSP เปลี่ยนแปลงคุณภาพเสียงอย่างไร

โดยจะควบคุมครอสโอเวอร์, EQ, เฟส และการจำกัดก่อนการขยายเสียง ซึ่งมักจะปรับปรุงความชัดเจน การรวมเสียงเบส และการป้องกันมากกว่าการเปลี่ยนคลาสเครื่องขยายเสียงเพียงอย่างเดียว

คำถามที่ 4: แอมพลิฟายเออร์คลาสใดดีที่สุดสำหรับซับวูฟเฟอร์?

โดยปกติแล้วคลาส D จะเป็นคลาสที่ใช้งานได้จริงที่สุดสำหรับซับวูฟเฟอร์ขนาดกะทัดรัด คลาส H เป็นตัวเลือกที่ดีสำหรับซับวูฟเฟอร์ PA เอาต์พุตสูง ผลลัพธ์ที่ดีที่สุดขึ้นอยู่กับไดรเวอร์ กล่อง อุปกรณ์จ่ายไฟ และตัวจำกัด

คำถามที่ 5: ฉันต้องใช้กำลังไฟเท่าไรเพื่อให้เสียง PA ที่ชัดเจน?

อำนาจเป็นเพียงปัจจัยหนึ่งเท่านั้น ความไว ความครอบคลุม การออกแบบครอสโอเวอร์ และการตั้งค่าลิมิตเตอร์มีความสำคัญ เลือกโมดูลที่มีพื้นที่ด้านบนสำหรับวัสดุโปรแกรมจริง จากนั้นตรวจสอบการเพิ่มขึ้นของความร้อน

คำถามที่ 6: โมดูลเครื่องขยายเสียง Class D สามารถให้ความคมชัดระดับออดิโอไฟล์ได้หรือไม่

ใช่ เมื่อตัวกรองเอาท์พุต การจ่าย การต่อสายดิน และผลป้อนกลับได้รับการออกแบบอย่างดี คลาส D สมัยใหม่สามารถให้ความผิดเพี้ยนต่ำและสัญญาณรบกวนต่ำ แต่คุณภาพการใช้งานนั้นมีความสำคัญ
