คู่มือการเชื่อมต่อลำโพงแอ็คทีฟซีรีส์ DSP19/DSP18/DSP110

1. ภาพรวมผลิตภัณฑ์

ซีรีส์ DSP19/DSP18/DSP110 เป็นลำโพงแอคทีฟประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานด้านเสียงระดับมืออาชีพ มีโปรเซสเซอร์สัญญาณดิจิตอล DSP ในตัวและโมดูลเครื่องขยายเสียงประสิทธิภาพสูง เหมาะสำหรับห้องประชุม การแสดง โรงภาพยนตร์ และสถานการณ์อื่นๆ

2. การเตรียมตัวก่อนการเชื่อมต่อ

• ตรวจสอบรายการอุปกรณ์

ลำโพงแอคทีฟ (DSP19/DSP18/DSP110)

สายไฟ (มาตรฐาน)

สายสัญญาณเสียง (XLR/TRS/TS เลือกตามอินเทอร์เฟซ)

มิกเซอร์หรืออุปกรณ์แหล่งกำเนิดเสียง (เช่น คอมพิวเตอร์ โทรศัพท์มือถือ เครื่องเล่น)

• สภาพแวดล้อมและตำแหน่ง

หลีกเลี่ยงการวางลำโพงใกล้กับผนัง (เว้นพื้นที่กระจายความร้อนอย่างน้อย 20 ซม.)

วางช่องสัญญาณซ้ายและขวาอย่างสมมาตรเพื่อให้แน่ใจว่าสนามเสียงมีความสมดุล

การรักษากันกระแทก: ใช้ตัวยึดพิเศษหรือแผ่นดูดซับแรงกระแทก

3. คำอธิบายโดยละเอียดเกี่ยวกับขั้นตอนการเชื่อมต่อ

• การเชื่อมต่อสายไฟ

ใช้สายไฟเดิมและเชื่อมต่อกับไฟ AC 100-240V

ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟมีความเสถียร (แนะนำให้ใช้ UPS หรือตัวปรับแรงดันไฟฟ้า)

หมายเหตุ: เชื่อมต่อสายสัญญาณเสียงทั้งหมดก่อนและเปิดเครื่องครั้งสุดท้าย

• การเลือกอินเทอร์เฟซอินพุตเสียง

ขั้นตอนการดำเนินงาน:

เชื่อมต่อปลายด้านหนึ่งของสายสัญญาณเสียงเข้ากับพอร์ตเอาต์พุตของอุปกรณ์แหล่งกำเนิดเสียง

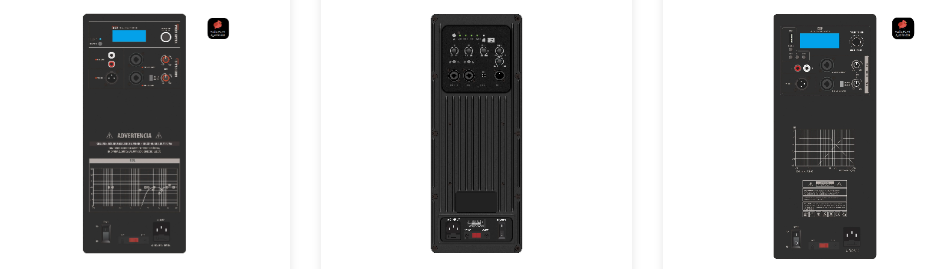

เชื่อมต่อปลายอีกด้านเข้ากับอินเทอร์เฟซ INPUT ที่เกี่ยวข้องที่แผงด้านหลังของลำโพง

ขันขั้วต่อ XLR ให้แน่นเพื่อป้องกันไม่ให้หลุดออก

• การเชื่อมต่อระบบลำโพงหลายตัว

โหมดซีรีส์ (ใช้ได้กับ DSP110):

เชื่อมต่อลำโพงตัวถัดไปเป็นอนุกรมผ่านอินเทอร์เฟซ LINK OUT

รองรับการเชื่อมต่อสูงสุด 4 ซีรี่ส์ โดยมีระยะทางรวม ≤20 เมตร

โหมดขนาน:

ใช้ตัวกระจายเสียงเพื่อแบ่งสัญญาณหลาย ๆ อัน

ให้ความสนใจกับการจับคู่อิมพีแดนซ์เพื่อหลีกเลี่ยงการโอเวอร์โหลด

4. การแก้ปัญหาทั่วไป

ไม่มีเสียงออก

ตรวจสอบว่าไฟแสดงสถานะเปิดปิดอยู่หรือไม่

ยืนยันว่าสายสัญญาณเสียงไม่ขาด (คุณสามารถใช้มัลติมิเตอร์ทดสอบได้)

ตรวจสอบการตั้งค่าเอาท์พุตของอุปกรณ์แหล่งกำเนิดเสียง

เสียงพื้นหลังมากเกินไป

ใช้การเชื่อมต่อแบบบาลานซ์ (XLR/TRS)

อยู่ห่างจากแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง (เช่น หม้อแปลงไฟฟ้า)

ตรวจสอบว่าสายดินดีหรือไม่

การบิดเบือนความถี่ต่ำ

ปิดฟังก์ชัน "Bass Boost" ของลำโพง

ตรวจสอบให้แน่ใจว่าสัญญาณอินพุตไม่ได้โอเวอร์โหลด (ไฟแสดงสถานะสูงสุดไม่ได้เปิดอยู่เสมอ)

5. ความปลอดภัยและการบำรุงรักษา

• การจัดการความร้อน: แนะนำให้หยุดเป็นเวลา 15 นาทีหลังจากใช้งานต่อเนื่องเป็นเวลา 4 ชั่วโมง
• การทำความสะอาดและบำรุงรักษา: ทำความสะอาดฝุ่นบนตะแกรงด้วยผ้านุ่มทุกเดือน
• การจัดเก็บระยะยาว: ถอดแหล่งจ่ายไฟออกและวางไว้ในที่แห้ง
