LLC resonance + แอมพลิฟายเออร์ Class D: ทำอย่างไรจึงจะได้ประสิทธิภาพ 98% และ EMI dual Optimization

ในด้านการแปลงพลังงานประสิทธิภาพสูง การผสมผสานระหว่างโทโพโลยีเรโซแนนซ์ LLC และแอมพลิฟายเออร์คลาส D กำลังให้คำจำกัดความใหม่ของขีดจำกัดประสิทธิภาพของเพาเวอร์แอมป์ แม้ว่าแอมพลิฟายเออร์ Class D แบบดั้งเดิมจะมีประสิทธิภาพสูง (ปกติคือ 90%-95%) แต่ EMI (การรบกวนทางแม่เหล็กไฟฟ้า) และการสูญเสียการสลับที่เกิดจากการสวิตช์อย่างหนักยังคงไม่เพียงพอ เสียงสะท้อนของ LLC สามารถผลักดันประสิทธิภาพของระบบเป็น 98% และลด EMI ได้อย่างมากโดยการปรับเทคโนโลยีสวิตช์ให้เหมาะสม

1. ข้อได้เปรียบที่เสริมฤทธิ์กันของ แอมพลิฟายเออร์คลาส D แบบเรโซแนนซ์ LLC

(1) กุญแจสำคัญในการพัฒนาประสิทธิภาพ: เทคโนโลยีการสลับแบบนุ่มนวล

ปัญหาคอขวดของแอมพลิฟายเออร์ Class D แบบดั้งเดิม: ในระหว่างการฮาร์ดสวิตชิ่ง MOSFET จะสวิตช์ภายใต้แรงดันไฟฟ้าสูงและกระแสสูง ส่งผลให้เกิดการสูญเสียการสวิตชิ่งอย่างมีนัยสำคัญ (โดยเฉพาะอย่างยิ่งในการใช้งานความถี่สูง)

โซลูชันเรโซแนนซ์ LLC: ด้วยผลการทำงานร่วมกันของตัวเหนี่ยวนำเรโซแนนซ์ (Lr) ตัวเก็บประจุเรโซแนนซ์ (Cr) และตัวเหนี่ยวนำการกระตุ้นของหม้อแปลง (Lm) ทำให้ได้สิ่งต่อไปนี้:

การสลับแรงดันไฟฟ้าเป็นศูนย์ (ZVS): VDS ลดลงเหลือ 0 ก่อนเปิด MOSFET ช่วยลดการสูญเสียการเปิดเครื่อง

การสลับกระแสเป็นศูนย์ (ZCS): กระแสจะกลับสู่ศูนย์ตามธรรมชาติเมื่อปิดไดโอด ช่วยลดการสูญเสียการกู้คืนแบบย้อนกลับ

(2) กลไกหลักของการเพิ่มประสิทธิภาพ EMI

ปัญหา EMI ของการสลับยาก: การเปลี่ยนแปลง dv/dt และ di/dt อย่างรวดเร็ว (เช่น 100V/ns) ทำให้เกิดสัญญาณรบกวนการแผ่รังสีความถี่สูง

การเปลี่ยนแปลงอย่างราบรื่นของการสั่นพ้องของ LLC: กระแสเรโซแนนซ์แบบไซน์ (แทนที่จะเป็นคลื่นสี่เหลี่ยม) จะช่วยลดความชันของขอบสวิตชิ่งลงมากกว่า 50% ซึ่งช่วยลดฮาร์โมนิกความถี่สูงได้อย่างมาก

2. คะแนนการออกแบบเพื่อให้ได้ประสิทธิภาพ 98%

  • การจับคู่พารามิเตอร์เรโซแนนซ์ที่แม่นยำ

fr ต้องต่ำกว่าความถี่สวิตชิ่ง (fs) เล็กน้อยเพื่อให้แน่ใจว่าช่วง ZVS ครอบคลุมการเปลี่ยนแปลงโหลด ตัวอย่าง: ในแอมพลิฟายเออร์ 500W เมื่อตั้งค่า Lr=50μH และ Cr=22nF, frหยาบคาย150kHz และ fs ไว้ที่ 200kHz

การเลือกปัจจัยด้านคุณภาพ (ค่า Q): ค่า Q ที่สูง (>0.5) จะทำให้ประสิทธิภาพในการโหลดเบาลดลง แนะนำให้ควบคุมระหว่าง 0.3-0.5

  • การออกแบบหม้อแปลงไฟฟ้าแบบรวมแม่เหล็ก

สมดุลระหว่างตัวเหนี่ยวนำการรั่วไหลและตัวเหนี่ยวนำการกระตุ้น: ใช้ขดลวดแซนวิชหรือขดลวดแบบแบ่งส่วนเพื่อลดอัตราส่วนตัวเหนี่ยวนำการรั่วไหลให้น้อยกว่า 5% เพื่อหลีกเลี่ยงการชดเชยจุดเรโซแนนซ์

การเลือกใช้วัสดุหลัก: แนะนำให้ใช้เฟอร์ไรต์หรือนาโนคริสตัลสำหรับการใช้งานความถี่สูงเพื่อลดการสูญเสียกระแสไหลวน

  • MOSFET และการเพิ่มประสิทธิภาพไดรเวอร์

การเลือกอุปกรณ์: แนะนำให้ใช้ MOSFET ที่มี Qg ต่ำ (ประจุเกต) และ Coss ต่ำ (ความจุเอาต์พุต)

การออกแบบวงจรขับเคลื่อน: เพิ่มการปิดระบบแรงดันไฟฟ้าเชิงลบ (-2V ถึง -5V) เพื่อป้องกันการทริกเกอร์ที่ผิดพลาดที่เกิดจากเอฟเฟกต์ของมิลเลอร์

3. กลยุทธ์การปฏิบัติสำหรับการปราบปราม EMI

(1) กฎสำคัญสำหรับโครงร่าง PCB

ลดวงจรเรโซแนนซ์ให้เหลือน้อยที่สุด: วาง Lr, Cr และขดลวดปฐมภูมิของหม้อแปลงไฟฟ้าไว้ในบริเวณที่อยู่ติดกัน เพื่อลดเส้นทางกระแสความถี่สูงให้สั้นลง

การแบ่งส่วนระนาบกราวด์: กราวด์กราวด์ (PGND) และกราวด์สัญญาณ (AGND) เชื่อมต่ออยู่ที่จุดเดียวเพื่อหลีกเลี่ยงการมีเพศสัมพันธ์ของสัญญาณรบกวน

(2) การออกแบบวงจรกรอง

ระยะอินพุต: เพิ่มตัวกรองชนิด π (ตัวเหนี่ยวนำโหมดร่วมของตัวเก็บประจุ X) เพื่อลด EMI ที่ดำเนินการ 100kHz-1MHz

ขั้นตอนเอาท์พุต: ใช้ตัวกรอง LC (L=1μH, C=100nF) เพื่อกรองสัญญาณรบกวนการสลับที่ตกค้าง

(3) การป้องกันและการต่อสายดิน

ชั้นป้องกันหม้อแปลงไฟฟ้า: ฟอยล์ทองแดงพันหม้อแปลงและต่อสายดินเพื่อลดรังสีสนามแม่เหล็ก

การต่อสายดินของแผงระบายความร้อน: แผงระบายความร้อน MOSFET เชื่อมต่อกับ PGND ผ่านเส้นทางอิมพีแดนซ์ต่ำเพื่อหลีกเลี่ยงผลกระทบจากเสาอากาศ

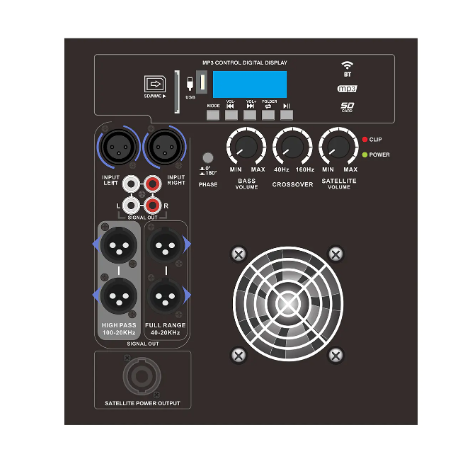

4. คุณสมบัติผลิตภัณฑ์ของเพาเวอร์แอมป์คลาส D ความน่าเชื่อถือสูงแบบเรโซแนนซ์ของ LLC

  • ประสิทธิภาพสูงเป็นพิเศษ (>95%)

เทคโนโลยีซอฟต์สวิตชิ่ง: การสลับแรงดันไฟฟ้าเป็นศูนย์ (ZVS) และการสลับกระแสเป็นศูนย์ (ZCS) ทำได้ผ่านการเรโซแนนซ์ LLC ซึ่งช่วยลดการสูญเสียการสลับ MOSFET อย่างมาก และประสิทธิภาพโดยรวมสามารถเข้าถึง 95%-98%

การสูญเสียการนำไฟฟ้าต่ำ: ใช้อุปกรณ์ RDS(on) MOSFET หรือ GaN ต่ำเพื่อลดแรงดันไฟฟ้าการนำไฟฟ้าตกและปรับปรุงประสิทธิภาพการใช้พลังงาน

ประสิทธิภาพสูงภายใต้โหลดที่เบา: ความผันผวนของประสิทธิภาพคือ <5% ​​ในช่วงโหลดที่ 20%-100% ซึ่งดีกว่าเครื่องขยายเสียง Class D แบบฮาร์ดสวิตชิ่งแบบดั้งเดิม

  • ประสิทธิภาพอีเอ็มไอที่ยอดเยี่ยม

กระแสเรโซแนนซ์ไซนูซอยด์: รูปคลื่นไซนูซอยด์ตามธรรมชาติของโทโพโลยี LLC ช่วยลดฮาร์โมนิกความถี่สูง และ EMI ที่แผ่ออกมาจะลดลง 10-15dB เมื่อเทียบกับคลาส D ที่สลับยาก

เค้าโครง PCB ที่ปรับให้เหมาะสม: ลูปเรโซแนนซ์คีย์ได้รับการออกแบบให้สั้นที่สุด และด้วยชั้นป้องกันและวงจรกรอง ทำให้สามารถผ่านมาตรฐาน CISPR 32/EN 55032 Class B ได้อย่างง่ายดาย

เอาต์พุตเสียงรบกวนต่ำ: THD N (เสียงรบกวนจากการบิดเบือนฮาร์มอนิกรวม) <0.05% ตรงตามข้อกำหนดของอุปกรณ์เสียงและอุปกรณ์ทางการแพทย์ที่มีความเที่ยงตรงสูง

  • การออกแบบความน่าเชื่อถือ

กลไกการป้องกันหลายประการ:

การป้องกันกระแสเกิน (OCP): การตรวจสอบกระแสไฟขาออกแบบเรียลไทม์, เวลาตอบสนอง <1μs;

การป้องกันแรงดันไฟฟ้าเกิน/สวนท่ง (OVP/UVP): ช่วงแรงดันไฟฟ้าอินพุตกว้าง (เช่น 12V-60V);

การป้องกันความร้อนสูงเกินไป (OTP): ฟังก์ชั่นลดภาระอัตโนมัติของเซ็นเซอร์อุณหภูมิ

ส่วนประกอบที่มีอายุการใช้งานยาวนาน:

ตัวเก็บประจุโซลิดสเตต (อายุการใช้งาน > 100,000 ชั่วโมง) แทนที่ตัวเก็บประจุด้วยไฟฟ้า

แกนทนอุณหภูมิสูง (สูงกว่า 130°C) หลีกเลี่ยงความล้มเหลวในการอิ่มตัว

ป้องกันการสั่นสะเทือนและป้องกันการกระแทก: กระบวนการปลูกและการออกแบบเปลือกโลหะ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น ยานยนต์และอุตสาหกรรม

  • ความกะทัดรัดและความหนาแน่นของพลังงานสูง

เทคโนโลยีการรวมแม่เหล็ก: การรวมตัวเหนี่ยวนำเรโซแนนซ์ (Lr) และหม้อแปลง (Tx) ไว้ในแกนเดียว ช่วยลดระดับเสียงลง 30%

การออกแบบความถี่สูง: ความถี่ในการสลับสามารถเข้าถึง 500kHz-1MHz (โซลูชัน GaN) ทำให้สามารถใช้ส่วนประกอบแบบพาสซีฟที่มีขนาดเล็กลงได้

บรรจุภัณฑ์แบบโมดูลาร์: โมดูลแบบครึ่งอิฐ/เต็มอิฐมาตรฐาน (เช่น 48V/500W) รองรับปลั๊กแอนด์เพลย์

  • การควบคุมอัจฉริยะและดิจิตอล

การมอดูเลตความถี่แบบปรับเปลี่ยนได้: ปรับความถี่การสลับ (fs) โดยอัตโนมัติตามการเปลี่ยนแปลงโหลดเพื่อรักษาสถานะเรโซแนนซ์ที่เหมาะสมที่สุด

อินเทอร์เฟซดิจิตอล: รองรับการสื่อสาร I2C/PMBus การตรวจสอบประสิทธิภาพ อุณหภูมิ และสถานะข้อผิดพลาดแบบเรียลไทม์

  • ความสามารถในการปรับตัวของแอพพลิเคชั่นที่หลากหลาย

เสียงระดับไฮเอนด์: เครื่องขยายเสียง Hi-Fi, เครื่องเสียงรถยนต์ (THD N<0.03%);

แหล่งจ่ายไฟอุตสาหกรรม: เซอร์โวไดรฟ์, อุปกรณ์เลเซอร์ (ประสิทธิภาพ> 96%);

อุปกรณ์ทางการแพทย์: เครื่องกำเนิดอัลตราโซนิก, เครื่องจ่ายไฟ MRI (เสียงรบกวนต่ำและความน่าเชื่อถือสูง);

ระบบพลังงานใหม่: อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์, เครื่องชาร์จในรถยนต์ (อินพุตแรงดันไฟฟ้ากว้าง)

5. ข้อควรระวังในการใช้เครื่องขยายสัญญาณเสียงคลาส D ที่มีความน่าเชื่อถือสูงแบบรีโซแนนซ์ LLC

แม้ว่าเครื่องขยายสัญญาณเสียงคลาส D ที่มีความน่าเชื่อถือสูงแบบรีโซแนนซ์ LLC จะมีประสิทธิภาพและเสถียรภาพที่ยอดเยี่ยม แต่ประเด็นสำคัญต่อไปนี้ยังคงจำเป็นต้องได้รับการสังเกตในการใช้งานจริงเพื่อให้แน่ใจว่าระบบจะทำงานที่เชื่อถือได้ในระยะยาวและประสิทธิภาพสูงสุด:

การจับคู่พารามิเตอร์แหล่งจ่ายไฟและไฟฟ้า

  • ช่วงแรงดันไฟฟ้าขาเข้า

ปฏิบัติตามช่วงแรงดันไฟฟ้าอินพุตที่ระบุในข้อกำหนดอย่างเคร่งครัด (เช่น 24V-60V) แรงดันไฟฟ้าเกินอาจทำให้ MOSFET พังทลาย และแรงดันไฟฟ้าตกอาจทำให้เกิดความผิดปกติของเรโซแนนซ์

ขอแนะนำให้เพิ่มไดโอด TVS หรือวงจรป้องกันแรงดันไฟฟ้าเกินที่ปลายอินพุตเพื่อป้องกันไฟกระชาก

  • การจับคู่พลังงาน

กำลังโหลดต้องไม่เกิน 120% (จุดสูงสุดทันที) หรือ 100% (การทำงานต่อเนื่อง) ของกำลังไฟพิกัดของแอมพลิฟายเออร์ ไม่เช่นนั้นอาจทำให้เกิดการป้องกันกระแสเกินหรือสร้างความเสียหายให้กับสเตจเอาต์พุต

สำหรับโหลดแบบเหนี่ยวนำ (เช่น มอเตอร์และหม้อแปลงไฟฟ้า) จะต้องสำรองกำลังไฟฟ้าเพิ่มเติม 20%

การจัดการการกระจายความร้อน
  • การติดตั้งแผ่นระบายความร้อน

ติดตั้งแผงระบายความร้อนที่มีข้อกำหนดเฉพาะที่ตรงกัน (เช่น ความต้านทานความร้อน ≤ 0.5°C/W) ตรวจสอบให้แน่ใจว่าพื้นผิวกระจายความร้อนสัมผัสกับ MOSFET/หม้อแปลงอย่างใกล้ชิด และใช้จาระบีซิลิโคนที่มีค่าการนำความร้อนสูง

หลีกเลี่ยงการใช้แผ่นระบายความร้อนขนานกับสายสัญญาณความถี่สูงอื่นๆ เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า

  • อุณหภูมิแวดล้อม

อุณหภูมิแวดล้อมในการทำงานที่แนะนำคือ ≤40°C (เกรดอุตสาหกรรม) หรือ ≤85°C (เกรดทหาร) อุณหภูมิสูงจะลดอายุการใช้งานของตัวเก็บประจุด้วยไฟฟ้าลงอย่างมาก

เมื่อใช้ในพื้นที่จำกัด ต้องใช้การระบายความร้อนด้วยอากาศแบบบังคับ (ความเร็วลม ≥ 2 เมตร/วินาที) หรือการระบายความร้อนด้วยของเหลว

การสอบเทียบพารามิเตอร์เรโซแนนซ์
  • การตรวจสอบความถี่เรโซแนนซ์ (fr)

ก่อนเปิดเครื่อง ต้องใช้โพรบกระแสออสซิลโลสโคปเพื่อตรวจสอบว่าความถี่เรโซแนนซ์จริงสอดคล้องกับค่าการออกแบบหรือไม่ (เช่น 150kHz±5%) การเบี่ยงเบนที่มากเกินไปจะทำให้ ZVS ล้มเหลว

หากความถี่ถูกชดเชย สามารถแก้ไขได้โดยการปรับตัวเก็บประจุเรโซแนนซ์ (Cr) หรือตัวเหนี่ยวนำ (Lr)

  • ป้องกันโหลดเบา

เสียงสะท้อนของ LLC อาจออกจากพื้นที่ ZVS เมื่อโหลด <10% ต้องเปิดใช้งานโหมดถ่ายภาพต่อเนื่องเป็นชุดหรือฟังก์ชันการข้ามความถี่เพื่อหลีกเลี่ยงไม่ให้ประสิทธิภาพลดลงกะทันหัน

เค้าโครง PCB และการเดินสายไฟ
  • การออกแบบห่วงกุญแจ

วงจรเรโซแนนซ์ (หม้อแปลง Lr-Cr) ต้องสั้นและกว้าง โดยมีความยาวที่แนะนำ <3 ซม. เพื่อลดอิทธิพลของการเหนี่ยวนำปรสิต

กราวด์กราวด์ (PGND) และกราวด์สัญญาณ (AGND) ใช้กราวด์จุดเดียวรูปดาว เพื่อหลีกเลี่ยงเสียงรบกวนจากกราวด์

  • การปราบปรามอีเอ็มไอ

สายเคเบิลอินพุต/เอาต์พุตต้องมีวงแหวนแม่เหล็ก และใช้สายคู่ตีเกลียวหรือสายหุ้มฉนวน

ควรเก็บสายสัญญาณที่มีความละเอียดอ่อน (เช่น สายป้อนกลับ) ให้ห่างจากโหนดสลับความถี่สูง (ระยะห่าง ≥5 มม.)

การทดสอบฟังก์ชันการป้องกัน
  • การตรวจสอบเกณฑ์การป้องกัน

เมื่อใช้ครั้งแรก จำเป็นต้องจำลองและทดสอบว่าการป้องกันกระแสเกิน (OCP) แรงดันไฟเกิน (OVP) และอุณหภูมิเกิน (OTP) ทำงานตามปกติหรือไม่ (เช่น ค่อยๆ เพิ่มแรงดันไฟฟ้าด้วยโหลด/แหล่งจ่ายไฟที่ปรับได้)

เวลาตอบสนองการป้องกันควรเป็น <10μs (กระแสเกิน) และ <1ms (ความร้อนสูงเกินไป)

  • การกู้คืนข้อผิดพลาด

หลังจากแก้ไขข้อบกพร่องแล้ว ขอแนะนำให้หน่วงเวลา 1-2 วินาทีก่อนเปิดเครื่องใหม่เพื่อหลีกเลี่ยงการกระแทกซ้ำๆ ซึ่งอาจทำให้อุปกรณ์เสียหายได้

การดูแลรักษาและการจัดการชีวิต
  • การตรวจสอบอย่างสม่ำเสมอ

ทุกๆ 6 เดือน ตรวจสอบว่าตัวเก็บประจุด้วยไฟฟ้านูนออกมาหรือไม่ และส่วนประกอบแม่เหล็กเปลี่ยนสีหรือไม่ (สัญญาณของการเสื่อมสภาพที่อุณหภูมิสูง)

ใช้กล้องถ่ายภาพความร้อนเพื่อสแกนส่วนประกอบหลัก (เช่น MOSFET, หม้อแปลงไฟฟ้า) เพื่อหาอุณหภูมิที่เพิ่มขึ้นผิดปกติ

  • ทำนายชีวิต

บันทึกเวลาการทำงานและข้อมูลอุณหภูมิ เมื่อความต้านทานอนุกรมเทียบเท่าตัวเก็บประจุ (ESR) เพิ่มขึ้น ≥50% จะต้องเปลี่ยนใหม่

ข้อห้ามในการสมัคร

ห้ามใช้งานแบบไม่มีโหลด: อาจทำให้แรงดันไฟฟ้าเรโซแนนซ์หมดการควบคุมและทำให้ MOSFET เสียหายได้

ไม่มีการลัดวงจรเอาต์พุต: แม้จะมีการป้องกัน OCP แต่การลัดวงจรบ่อยครั้งจะทำให้อายุการใช้งานของอุปกรณ์สั้นลง

หลีกเลี่ยงสภาพแวดล้อมที่ชื้น/เต็มไปด้วยฝุ่น: อาจทำให้เกิดการคายประจุหรือฉนวนล้มเหลว (จำเป็นต้องมีการป้องกัน IP65 หรือสูงกว่า)

6. คำถามที่พบบ่อยเกี่ยวกับเครื่องขยายเสียงคลาส D ความน่าเชื่อถือสูงแบบเรโซแนนซ์ LLC

หลักการพื้นฐาน

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างเพาเวอร์แอมป์คลาส D แบบเรโซแนนซ์ LLC และเพาเวอร์แอมป์คลาส D แบบดั้งเดิม?

A1: คลาส D แบบดั้งเดิมใช้ฮาร์ดสวิตชิ่ง ซึ่งมีการสูญเสียการสวิตชิ่งและปัญหา EMI อย่างมาก เสียงสะท้อน LLC ให้ประสิทธิภาพสูง (>95%) และ EMI ต่ำผ่านเทคโนโลยีสวิตชิ่งแบบนุ่มนวล (ZVS/ZCS) ในขณะที่ใช้กระแสเรโซแนนซ์แบบไซน์เพื่อลดเสียงรบกวน

คำถามที่ 2: เหตุใด LLC resonance จึงสามารถปรับปรุงความน่าเชื่อถือได้

A2:

การสลับแบบนุ่มนวลช่วยลดความเครียดของ MOSFET และยืดอายุอุปกรณ์

โทโพโลยีแบบเรโซแนนซ์จะยับยั้งแรงดัน/กระแสที่เพิ่มขึ้นอย่างเป็นธรรมชาติ

วงจรป้องกันหลายวงจร (OCP/OVP/OTP) ช่วยให้สามารถแยกข้อผิดพลาดได้อย่างรวดเร็ว

แอพพลิเคชั่นการออกแบบ

คำถามที่ 3: จะเลือกพารามิเตอร์เรโซแนนซ์ (Lr, Cr, Lm) ได้อย่างไร

A3:

ความถี่เรโซแนนซ์ fr=1/(2π√(LrCr)) มักจะตั้งค่าเป็น 0.7-0.9 เท่าของความถี่การสลับ fs;

แนะนำให้ใช้ตัวเหนี่ยวนำการกระตุ้น Lm 3-5 เท่า Lr (เพื่อให้แน่ใจว่าช่วง ZVS ครอบคลุมการเปลี่ยนแปลงโหลด)

เครื่องมือออกแบบอ้างอิง (เช่น เครื่องคิดเลข LLC ของ TI) ช่วยในการคำนวณ

คำถามที่ 4: ข้อห้ามในรูปแบบ PCB มีอะไรบ้าง

A4:

หลีกเลี่ยงการกำหนดเส้นทางลูปเรโซแนนซ์ที่ยาวเกินไป (>3 ซม.)

อย่าผสมกราวด์กราวด์กับกราวด์สัญญาณ

เก็บโหนดสวิตชิ่งความถี่สูงให้ห่างจากเส้นป้อนกลับ

การเพิ่มประสิทธิภาพการทำงาน

คำถามที่ 5: ฉันควรทำอย่างไรหากประสิทธิภาพลดลงเมื่อโหลดน้อย

A5:

เปิดใช้งานโหมดถ่ายภาพต่อเนื่องหรือการมอดูเลตความถี่

ปรับเวลาตายให้เหมาะสม (ปกติ 50-100ns)

เลือกอุปกรณ์ Qg GaN ต่ำเพื่อลดการสูญเสียไดรฟ์

คำถามที่ 6: จะลด EMI ได้อย่างไร

A6:

เพิ่มโช้คโหมดทั่วไปและตัวเก็บประจุ X/Y;

ใช้หม้อแปลงไฟฟ้าที่มีฉนวนหุ้มและปลอกโลหะ

หลีกเลี่ยงย่านความถี่ที่มีความละเอียดอ่อน (เช่น ย่านความถี่ออกอากาศ AM) เพื่อเปลี่ยนความถี่

การแก้ไขปัญหา

Q7: ไม่มีเอาต์พุตหลังจากเปิดเครื่อง สาเหตุที่เป็นไปได้คืออะไร?

A7:

ตรวจสอบว่าแรงดันไฟฟ้าขาเข้าอยู่ในช่วงที่อนุญาตหรือไม่

ยืนยันว่าสัญญาณเปิดใช้งาน (EN) ถูกเปิดใช้งานหรือไม่

ตรวจสอบว่าวงจรป้องกันทำงานผิดพลาดหรือไม่ (เช่น สลักแรงดันไฟเกิน)

คำถามที่ 8: จะป้องกันไม่ให้ MOSFET ร้อนเกินไปและไหม้ได้อย่างไร?

A8:

ตรวจสอบให้แน่ใจว่ามีการสัมผัสกับแผงระบายความร้อนอย่างดี (ความหนาของจาระบีระบายความร้อน <0.1 มม.)

ตรวจสอบว่าบรรลุ ZVS หรือไม่ (สังเกตรูปคลื่น VDS ด้วยออสซิลโลสโคป)

ตรวจสอบว่าแรงดันไฟขับเกตเพียงพอหรือไม่ (ปกติคือ 10-12V)

สถานการณ์การใช้งาน

คำถามที่ 9: สามารถใช้กับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ได้หรือไม่

A9: ใช่ แต่โปรดทราบ:

เลือกรุ่นแรงดันไฟฟ้าอินพุตกว้าง (เช่น 8-40V)

เปิดใช้งานโหมดประหยัดพลังงานเมื่อมีภาระน้อย

ควรใช้ IC ควบคุมกระแสไฟนิ่งต่ำ (เช่น <1mA)

Q10: จะมั่นใจในความปลอดภัยในอุปกรณ์การแพทย์ได้อย่างไร?

ก10:

ผ่านหม้อแปลงแยกเกรดทางการแพทย์ (เช่น 5kV ทนแรงดันไฟฟ้า)

การออกแบบวงจรป้องกันที่สำคัญซ้ำซ้อน

ปฏิบัติตามมาตรฐานความปลอดภัย IEC 60601-1

การบำรุงรักษาและการใช้ชีวิต

คำถามที่ 11: ต้องเปลี่ยนตัวเก็บประจุด้วยไฟฟ้าบ่อยแค่ไหน?

A11:

ประมาณ 5-8 ปีภายใต้สภาวะปกติ (40°C);

จำเป็นต้องเปลี่ยนทุกๆ 2-3 ปีภายใต้สภาวะที่มีอุณหภูมิสูง (>85°C)

ตรวจสอบค่า ESR และแทนที่ทันทีหากเพิ่มขึ้น 50%

คำถามที่ 12: จะทราบอายุของส่วนประกอบแม่เหล็กได้อย่างไร

A12:

สังเกตว่าแกนกลางแตกหรือเปลี่ยนสีหรือไม่

ทดสอบว่าความเหนี่ยวนำลดลงมากกว่า 10% หรือไม่

ใช้กล้องถ่ายภาพความร้อนเพื่อตรวจจับความร้อนสูงเกินไปในพื้นที่ (>120°C ต้องเปลี่ยนใหม่)
